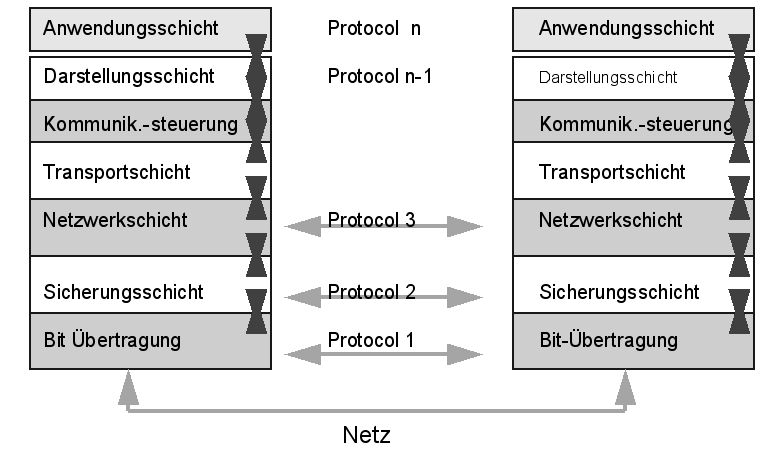

Protokolle beschreiben die Kommunikation zwischen den Layers verschiedener Rechner im Netzwerk.


Innerhalb der Schichten des TCP/IP-Modells werden Daten unterschiedlich benannt,
da jede Schicht auch ihre eigenen Datenstrukturen hat.
Applikationen, die :
  • das Transmission Control Protocol benutzen, bezeichnen Daten als Strom (stream)
  • das User Datagram Protocol verwenden, bezeichnen Daten als Nachricht (message)

  • Auf der Transportebene bezeichnen die Protokolle TCP und UDP ihre Daten als Segment
  • (segment) bzw. Paket (packet).

  • Auf der Internet Schicht werden Daten allgemein als Datengramm (datagram) benannt.
    Oft werden die Daten hier aber auch als Paket bezeichnet.

  • Auf der Netzwerkebene bezeichnen die meisten Netzwerke ihre Daten als Pakete oder Rahmen (frames).



  • data-encapsulation

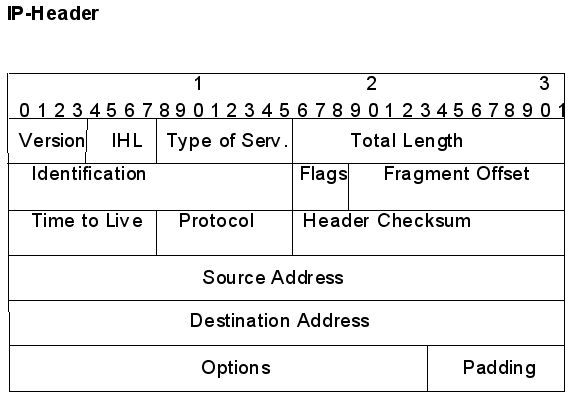

                     Bits
    Version	         4  	es wird die implementierte Version des Internet Protokolls angezeigt
    IHL		 4 	gibt die Länge des IP-Headers an. Mindestgrösse 20 Bytes
    			kann aber beliebig vergrößert werden.
    Type of Service   8 	Merkmale der Dienstgüte (abstrakte Parameter der Verbindungsqualität)
    			über die Serviceklassen wird die Performance und Zuverlässigkeit der
     			Übertragung beeinflußt. Router wählt dann evtl. einen anderen Weg aus
     			(Nur Weitverkehrsnetze)
    			0 	1	2	3	4	5	6	 7
    		        |  Precedence	  |     D    |  T    |  R    |  0     |  0      |

    Bit 0 -2   Precedence
        111		Network Control
        101		Internetwork Control
        101		CRITIC/ECP
        100		Flash Override
        011		Flash
        010		Immediate
        001		Priority
        000		Routine

    Bit 3	    D	0 = Normale Verzögerung	        1 = Geringes Delay
    Bit 4	    T	0 = Normaler Durchsatz	        1 = High Troughput
    Bit 5	    R	0 = Normale Zuverlässigkeit	1 = High Reliability
    Bits 6+7	Reserviert für zukünftige Erweiterung (Future Use)

    Total Length		Gesamtlänge des Datagramms. Mindestlänge die jeder Rechner
     			akzeptieren muß ist 576



    Identification		Zusätzliche Identifikation zur Adresse zur Unterstützung beim
     			zusammensetzen von Fragmenten
    Flags			Kontrollflags fr die Fragmentierung
     			0xy
    			  x = Don't Fragment (DF). Ein Router darf das Paket nicht
     			      weiterleiten, wenn er fragmentieren muß.
     			      Die MTU Maximal Transmission Unit gibt die
     			      Obergrenze für die bertragungslnge an.
    			 y = More Fragments. (MF) Solange gesetzt, muß mindestens
     			     noch ein Fragment folgen Fragment Offset gibt die
                                  Byteadresse der Fragmente innerhalb des Datagramms über
                                  die Idenification, Flags und Fragment Offset kann ein
                                  Empfänger ein fragmentiertes Paket wieder zusammensetzen

    Time to Live		Maximale Restlebenszeit des Segments im Internet-System.
                             Jedem Datagramm wird die Lebensdauer mit auf den Weg gegeben.
                             Maximalwert im Internet 120 Sekunden. Bei jedem Knoten wird die
                             Übertragungszeit abgezogen  (Sekundenraster). Bei < Null wird das
                             Paket entfernt. Bei Absender läuft ein Retransmissiontimer.
                             Erhält er keine positive Quittung, wird die Übertragung des Paketes
                             wiederholt.
                             Bei jedem Paket wird die Zeit gemessen, bis die Quittung erfolgt.
                             Mit dem Turn-Around Delay kann die Zeit Time to Live angepasst werden.
                            (Synchronisation der Uhrzeit erforderlich - separate Protokolle)
                             Im LAN ist Time to Live unwichtig, muß aber auf einen vernünftigen
                             Wert gesetzt werden. (LAN enthalten keine Timingroutinen)

    Protocol		        Name bzw. Nummer des empfangenden höheren Protokolls.
     			Die Nummern werden vom DoD vergeben. (einige Beispiele)
    			   1 	ICMP	Internet Control Message
    			   6 	TCP	Transmission Control
    			  17	UDP	User Datagram

    Header Checksum	16 Bit Prfsumme

    Source Address	32 Bit Quelladresse   (IP-Adresse)
    Destination Address	32 Bit Zieladresse     (IP-Adresse)

    Optionen 		Sie können enthalten sein oder nicht. Jede Installation von IP mu
     			jedoch die Möglichkeit vorsehen.

    Options		Bits beliebig. Zur Zeit 8 Optionen
     			davon 2 für Routing
    			- strict routing 	 Feste Wegvorgabe
    			- loose routing		 Wahl des Wegs durch IP
    			Optionen für
    			- Geheimhaltungsstufe
    			- Aufzeichnung der durchlaufenen Strecke
    			- Aufzeichnung der gültigen Zeit im durchlaufenen Gateways







               Option
    Klasse	Nr	Länge	Beschreibung

       0	0	  1	Ende der Option Liste. Wenn Option nicht auf 32 Bit aufgeht (Padding)
       0	1	  1	No Operation
       0	2	11 	Restriktionen für Security und Handling
       0 	3	var	Loose source routing. Wahl der Route durch IP
       0 	7	var	Record route. Aufzeichnung der Route
       0	8	 4	Stream identifier. Enthält SATNET stream identifier
       0	9	 var	Strict source routing. Datagramm muß vorgeschriebene Route nehmen
       2	4	var	Internet Timestamp. Aufzeichnung der Durchlaufzeiten in den Gateways

    0. End of Option List   	Type = 0
        00000000

    1. No Operation 		Type = 1
        00000001

    2. Security		Type = 130      (Die militrische Abstammung zeigt sich hier deutlich,
    					DoD   Department of Defence)
       10000001 00001011  SS ... SS  CC ... CC  HH...HH    TCC
                 			SS 	16 Bit Geheimhaltungsstufe, Unclassified bis Top Secret
    			CC	16 Bit  Compartments   (DoD intern)
    			HH	16 Bit  Handling Restriction (DoD intern)
    			TCC	16 Bit  Transmission Control Code (DoD intern)
